产品先容
RG200系列燃料电池测试平台是针对燃料电池短堆设计的一款测试平台，，，，，适用功率规模1kW～20kW之间的氢空/氢氧燃料电池短堆的性能评价。。 。 。。。。。该测试平台具有高丈量精度和高稳固性，，，，，运行条件精准可控；；；；；；；；具备清静包管硬件以及软件多重清静设计，，，，，提升了平台的可靠性和清静性；；；；；；；；同时平台设计有功效强盛的人机界面，，，，，有多种操作模式和控制方法供用户选择，，，，，可以实现一连多天无人值守全自动运行；；；；；；；；燃料电池运行的状态和参数均可以在线调解和监测，，，，，所有监测数据均可以即时存储。。 。 。。。。。
平台参数
型号 | RG210 | RG220 | RG230 | RG250 |
额定功率 | 1~2kW | 2~5kW | 5~10kW | 10~20kW |
阳极气体流量控制规模 | 0.4~40SLPM | 1~100SLPM | 2~200SLPM | 6~600SLPM |
阴极气体流量控制规模 | 1.5~150SLPM | 4~400SLPM | 8~800SLPM | 15~1500SLPM |
流量控制精度 | ±0.8%RD+0.2%FS | ±0.8%RD+0.2%FS | ±0.8%RD+0.2%FS | ±0.8%RD+0.2%FS |
增湿方法 | 鼓泡 | 鼓泡 | 鼓泡 | 鼓泡 |
露点温度控制规模 | 情形温度+10℃~90℃ | 情形温度+10℃~90℃ | 情形温度+10℃~90℃ | 情形温度+10℃~90℃ |
露点温度控制精度 | ±1℃（稳态）；；；；；；；；±2℃（动态） | ±1℃（稳态）；；；；；；；；±2℃（动态） | ±1℃（稳态）；；；；；；；；±2℃（动态） | ±1℃（稳态）；；；；；；；；±2℃（动态） |
反应气体温度控制规模 | 情形温度+10℃~95℃ | 情形温度+10℃~95℃ | 情形温度+10℃~95℃ | 情形温度+10℃~95℃ |
反应气体温度丈量精度 | ≤±0.5℃（稳态） | ≤±0.5℃（稳态） | ≤±0.5℃（稳态） | ≤±0.5℃（稳态） |
反应气体温度控制精度 | ±1℃（稳态）；；；；；；；；±2℃（动态） | ±1℃（稳态）；；；；；；；；±2℃（动态） | ±1℃（稳态）；；；；；；；；±2℃（动态） | ±1℃（稳态）；；；；；；；；±2℃（动态） |
升温速率 | 1~5℃ | 1~5℃ | 1~5℃ | 1~5℃ |
压力检测规模 | 0~0.4MPa | 0~0.4MPa | 0~0.4MPa | 0~0.4MPa |
压力检测精度 | ±0.5%FS/±0.25%FS | ±0.5%FS/±0.25%FS | ±0.5%FS/±0.25%FS | ±0.5%FS/±0.25%FS |
背压控制规模 | 0.02~3bar | 0.02~3bar | 0.02~3bar | 0.02~3bar |
气体背压控制精度 | 稳态控制精度≤2kPa | 稳态控制精度≤2kPa | 稳态控制精度≤2kPa | 稳态控制精度≤2kPa |
冷却液温度控制规模 | 情形温度～95℃ | 情形温度～95℃ | 情形温度～95℃ | 情形温度～95℃ |
冷却液流量规模 | 1~10LPM | 3~30LPM | 10~100LPM | 12~200LPM |
冷却液流量控制精度 | 精度≤±1%FS | 精度≤±1%FS | 精度≤±1%FS | 精度≤±1%FS |
冷却液压力控制精度 | 稳态控制精度≤±3kPa | 稳态控制精度≤±3kPa | 稳态控制精度≤±3kPa | 稳态控制精度≤±3kPa |
单电压巡检功效 | 通道数：40通道，，，，，可扩展；；；；；；；；单电压丈量规模：-4V~4V,精度：≤±1mV |
冷却液在线电导率监测 | 0.05～20μs/cm、精度≤±3%F.S/≤±1.5%FS |
电子负载（电压电流可按需调解） | 40V/600A | 40V/1000A | 40V/1000A | 40V/1000A |
交流阻抗 | 可集成 | 可集成 | 可集成 | 可集成 |

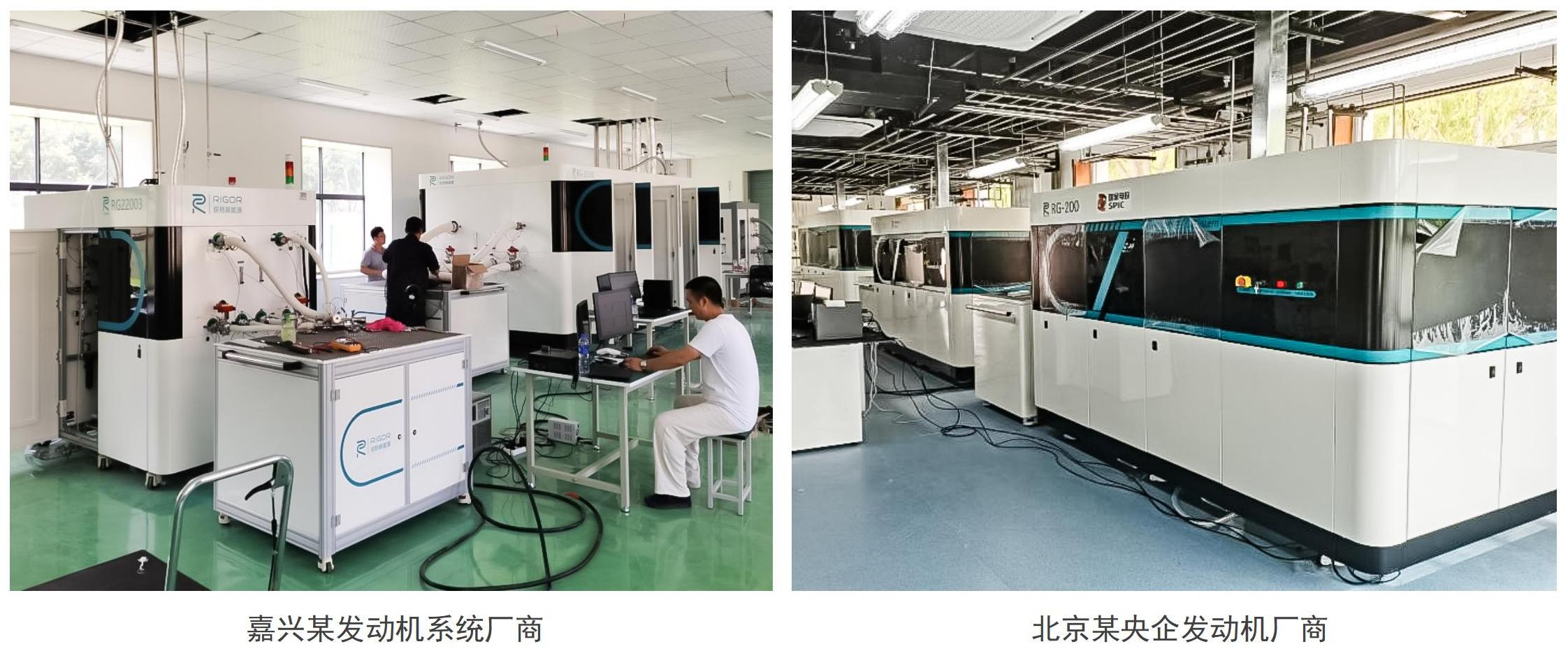

应用案例
